Fiches élèves à télécharger: Fiches élèves

Ouvrir le fichier ZIP qui correspond à l’animation puis cliquer sur Version Brute et lancer le point EXE

1.analyse du besoin
	2.Fonction d'usage
3.Fonctions et solutions technique

4.DIAGRAMME FAST

Compléter le diagramme fonctionnel d'un distributeur de savon.

5/6 CHAINE D’INFORMATION et CHAINE D’ENERGIE

• Comment remplir Chaine info /Chaine énergie	Chaine d'énergie	Chaine d'information

7 Programmation de Base

7.1. Simulation de commande de direction d'une voiture radiocommandée

Compléter la scène Direction voiture RC Cliquer ici pour modifier la scène

 Avec les flèches du clavier

Si la flèche gauche du clavier est pressée, les roues s'orientent à gauche,

Sinon si la flèche droite du clavier est pressée, les roues s'orientent à droite,

Sinon les roues s'orientent vers l'avant.

• /!\ Présentez votre travail au professeur



   Utiliser les boutons pour commander l'orientation des roues en utilisant des variables

  /!\ Présentez votre travail au professeur







  2. Réaliser les exercices 1 à 9 pour sortir du labyrinthe

  Exercice Labyrinthe

  7.2PROGRAMMATION POUR PILOTER UN SYSTEME

  Pour tester les programmes, cliquer sur Démarrer le Simulateur



  Travail n°1 Lancer la simulation et réaliser le travail demandé

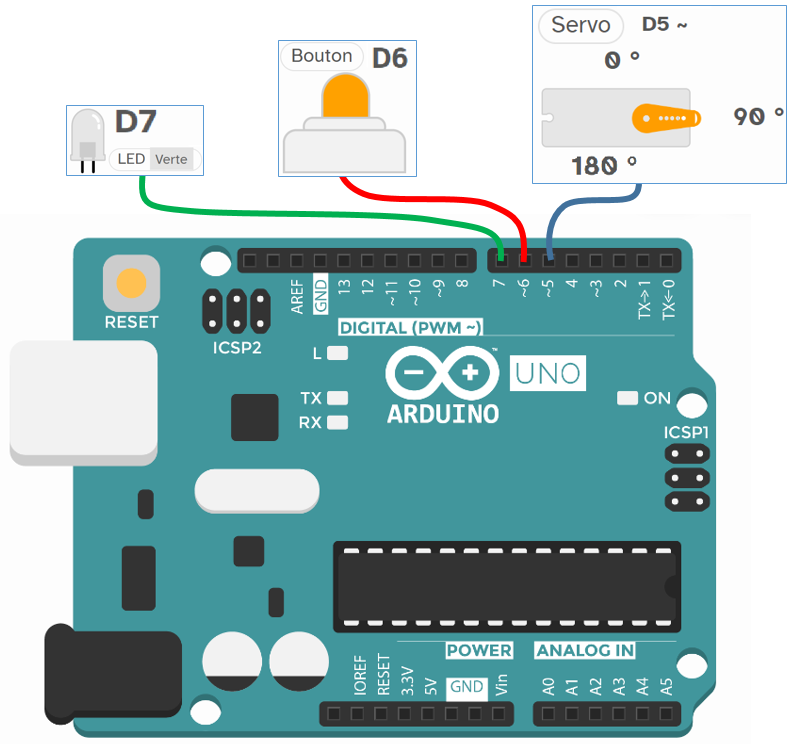

  1. Au démarrage la LED en D7 clignote 4 fois à intervalles de 200ms

  2. On répète, si le BP en D6 est activé alors le Servo-Moteur en D5 se positionne à 0° sinon à 90°

  3. La LED en D7 doit s'allumer quand le Servo-Moteur en D5 est à 0° et s'éteindre quand il est à 90°

  ! Présentez votre travail au professeur !

  Travail n°2 Lancer la simulation et réaliser le travail demandé

  Traduire la description suivante sous forme de programme : La LED est éteinte et le Servo-Moteur positionné à 90°, Si le BP est activé, le Servo-Moteur se positionne à 0° et La LED s'allume pendant 5 secondes

  ! Présentez votre travail au professeur !





  ---

  8. Réseau informatique

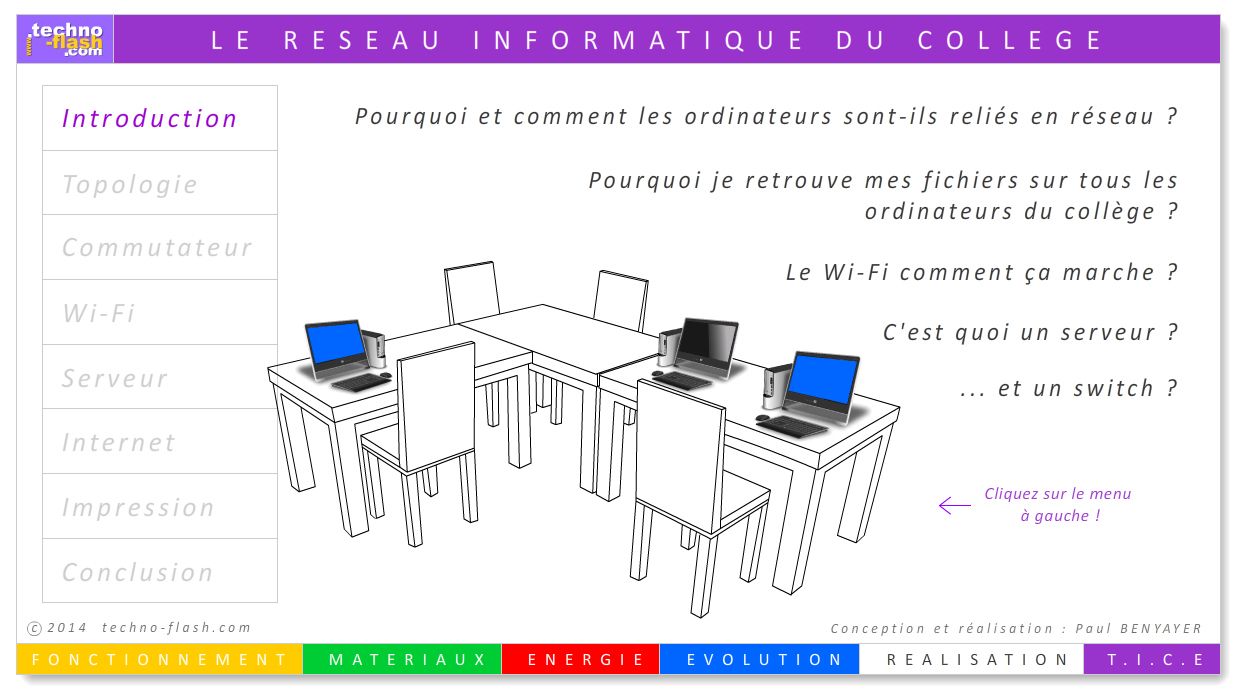

Réseau informatique   QCM sur les réseaux

E- learning à recopier

Vidéo Adresse IP	Animation	Quizz

• Télécharger et Ouvrir le Fichier Filius

  /!\Lors de la première utilisation de Filius veiller à sélectionner la langue Française par défaut le logiciel est en allemand

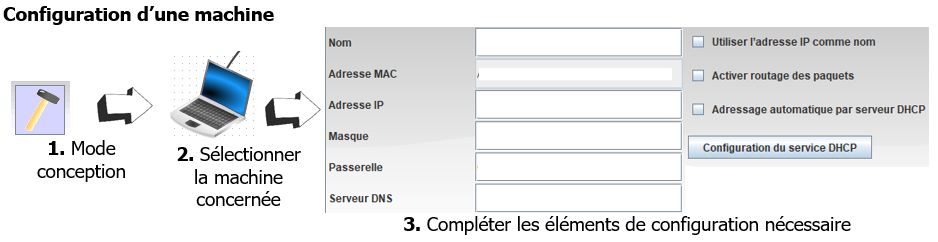

  Terminer la configuration des 2 Ordinateurs ne comportant pas d'adresse IP

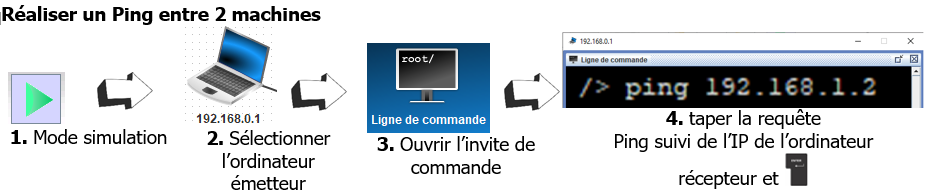

  Un ping entre l’ordinateur 192.168.0.1 et l’ordinateur 192.168.1.2 renvoie un résultat négatif



  Identifier le problème, trouver une solution, montrer le résultat du ping au professeur



  Ecrire sur votre feuille les adresses IP manquantes et le problème de l'ordinateur 192.168.1.2

•
